一、**功能特征（源与载一体化）

1. 源载无缝切换：

• 可以在同一台设备、同一个端口上，快速在“电源”模式和“负载”模式之间切换。无需更改任何物理接线，极大地简化了测试流程，避免了使用**电源和负载时频繁换线的麻烦和潜在风险。

2. 双象限运行：

• 这是源载一体机的**优势。它不*能提供功率（作为电源，消耗电网能量），还能吸收功率（作为负载，将能量回馈给电网或消耗掉）。

• **象限：正电压，正电流 -> 作为电源输出功率。

• 第二象限：正电压，负电流 -> 作为负载吸收功率（如电池充电模拟）。

• 这使得它可以轻松模拟各种复杂场景，如电机正反转、电池的充放电循环等。

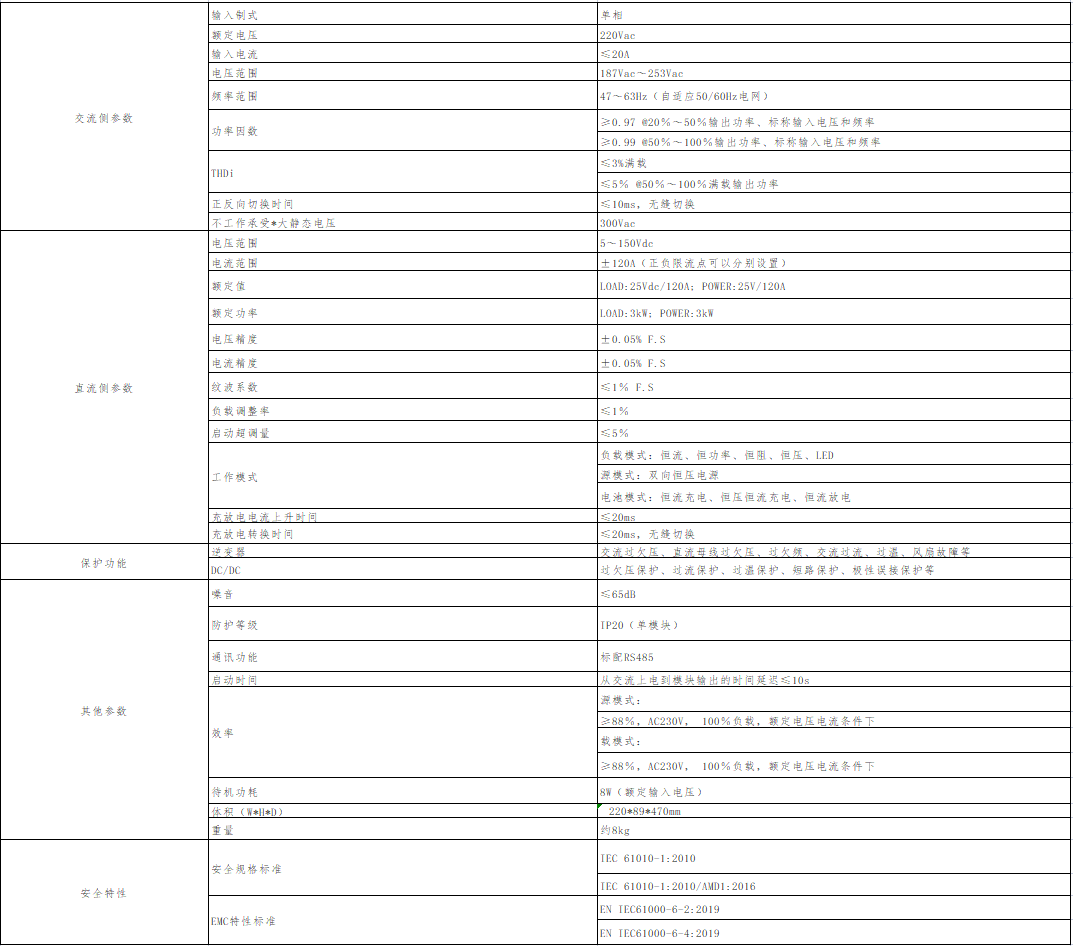

二、性能与技术参数特征

1. 高功率密度：

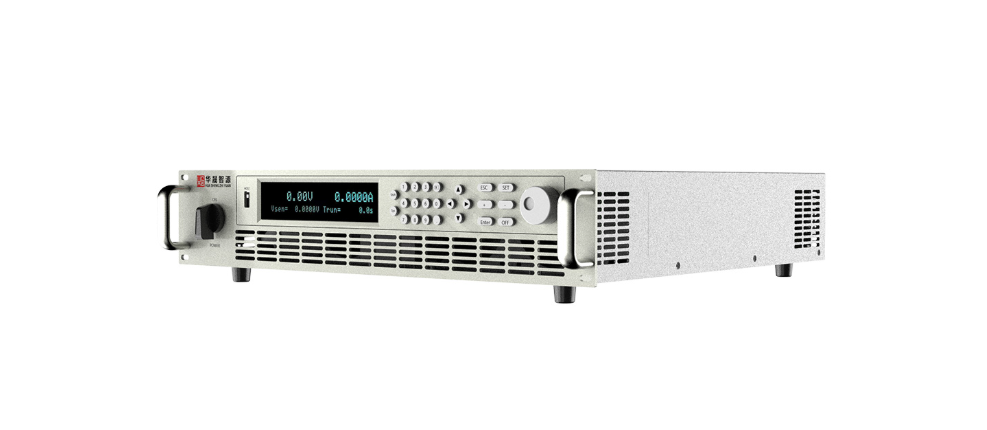

• 将3kW的高功率集成在通常*为2U（约89mm高）的标准机箱内，节省了宝贵的测试机架空间。

2. 宽电压/电流范围：

• 通常提供宽范围的电压和电流输出/输入能力。多种量程配置，用户可以根据被测物选择*合适的型号，应用范围广。

3. 高精度与高分辨率：

• 具备高精度的电压和电流测量能力，基本精度在0.05%。

• 电压和电流的设置与回读分辨率高，可达1mV/1mA级别，确保测试的精确性和可重复性。

4. 快速的动态响应与列表模式：

• 动态响应：具有快速的电压和电流变化速率，能够模拟突加突卸负载等瞬态情况，用于测试电源的动态响应性能。

• 列表模式：可以编程一系列电压、电流和时间点，自动执行复杂的多步序列测试，例如模拟复杂的电池充放电曲线或电源启动/关机时序。

三、高级应用与智能特征

1. 电池测试模拟：

• 内置专业的电池模拟和测试功能。可以模拟电池的充放电特性曲线，并精确测量电池的容量、内阻、循环寿命等关键参数。

2. 能量回馈功能：

• **型号具备能量回馈电网功能。当作为负载吸收功率时，不是将电能转化为热量消耗掉，而是以高效率（>90%）将清洁电能回馈到电网。

• 优点：极大降低了运行成本和空调制冷负荷，节能环保，特别适合大功率、长时间老化测试的场合。

四、接口与用户体验特征

1. 多种控制接口：

• 通常标配LAN、USB、GPIB（可选）等标准接口，方便集成到自动化测试系统中。

2. 直观的图形化用户界面：

• 许多型号配备大尺寸彩色触摸屏，可以实时显示波形、参数和测试状态，操作直观便捷。

3. 完善的保护功能：

• 提供过压保护、过流保护、过功率保护、过温保护等，确保被测设备和源载一体机本身的安全。
